ข้อเสียของตัวเชื่อมต่อ BNC RF ตัวผู้คืออะไร

ในฐานะซัพพลายเออร์ของตัวเชื่อมต่อ BNC RF ตัวผู้ ฉันได้เห็นโดยตรงถึงการใช้งานอย่างแพร่หลายและความนิยมของตัวเชื่อมต่อเหล่านี้ในอุตสาหกรรมต่างๆ เป็นที่รู้จักในด้านคุณสมบัติการเชื่อมต่อและยกเลิกการเชื่อมต่อที่รวดเร็ว ทำให้เหมาะสำหรับการใช้งานที่ต้องการการผสมพันธุ์และการแยกการเชื่อมต่อบ่อยครั้ง อย่างไรก็ตาม เช่นเดียวกับผลิตภัณฑ์อื่นๆ ตัวเชื่อมต่อ BNC RF ตัวผู้ก็ไม่ได้ไม่มีข้อเสีย ในบล็อกนี้ ฉันจะสำรวจข้อเสียเปรียบหลักบางประการที่เกี่ยวข้องกับตัวเชื่อมต่อเหล่านี้

ช่วงความถี่ที่จำกัด

ข้อเสียเปรียบที่สำคัญที่สุดอย่างหนึ่งของตัวเชื่อมต่อ BNC RF ตัวผู้คือช่วงความถี่ที่จำกัด โดยทั่วไปแล้วตัวเชื่อมต่อ BNC ได้รับการออกแบบมาให้ทำงานได้อย่างมีประสิทธิภาพสูงถึงประมาณ 4 GHz แม้ว่าการดำเนินการนี้จะเพียงพอสำหรับแอปพลิเคชันความถี่ต่ำถึงปานกลาง เช่น วิดีโอและระบบความถี่วิทยุ (RF) บางระบบ แต่ก็ไม่เพียงพอในสถานการณ์ความถี่สูง ตัวอย่างเช่น ในระบบสื่อสารไร้สายสมัยใหม่ที่ทำงานในความถี่คลื่นมิลลิเมตร (เช่น 24 GHz, 77 GHz สำหรับเรดาร์ยานยนต์) ประสิทธิภาพของตัวเชื่อมต่อ BNC จะลดลงอย่างมาก ที่ความถี่ที่สูงขึ้น คุณลักษณะทางไฟฟ้าของขั้วต่อ เช่น การจับคู่อิมพีแดนซ์และการสูญเสียสัญญาณ จะสามารถคาดเดาได้น้อยลง ส่งผลให้สัญญาณผิดเพี้ยนและลดประสิทธิภาพโดยรวมของระบบ ข้อจำกัดนี้จำกัดการใช้ตัวเชื่อมต่อ BNC RF ตัวผู้ในเทคโนโลยีล้ำสมัยที่การทำงานความถี่สูงเป็นสิ่งสำคัญ

ปัญหาความไม่ตรงกันของความต้านทาน

การบรรลุการจับคู่อิมพีแดนซ์ที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับการส่งสัญญาณที่มีประสิทธิภาพในระบบ RF โดยทั่วไปตัวเชื่อมต่อ RF BNC ตัวผู้จะมีในเวอร์ชันอิมพีแดนซ์ 50 โอห์มและ 75 โอห์ม อย่างไรก็ตาม แม้จะอยู่ภายในค่าอิมพีแดนซ์มาตรฐานเหล่านี้ ก็อาจเกิดปัญหาความไม่ตรงกันของอิมพีแดนซ์ได้ การออกแบบของคอนเนคเตอร์ รวมถึงพื้นผิวสัมผัสและวิธีการจับคู่กับคอนเนคเตอร์ตัวเมีย อาจทำให้เกิดการเปลี่ยนแปลงเล็กน้อยในอิมพีแดนซ์ได้ ความแปรผันเหล่านี้สามารถทำให้เกิดการสะท้อนของสัญญาณ RF ซึ่งจะทำให้สัญญาณสูญเสียและลดประสิทธิภาพการถ่ายโอนพลังงาน

ในระบบ RF ที่ได้รับการออกแบบมาอย่างดี อิมพีแดนซ์ที่ไม่ตรงกันอาจทำให้เกิดคลื่นนิ่งบนสายส่ง ส่งผลให้อัตราส่วนคลื่นนิ่ง (VSWR) เพิ่มขึ้น VSWR ที่สูงบ่งชี้ว่าการจับคู่อิมพีแดนซ์ไม่ดี และอาจส่งผลให้ขั้วต่อและส่วนประกอบอื่นๆ ในระบบร้อนเกินไป สิ่งนี้ไม่เพียงส่งผลต่อประสิทธิภาพของระบบ แต่ยังลดอายุการใช้งานของส่วนประกอบอีกด้วย ตัวอย่างเช่น ในการตั้งค่าเสียงหรือวิดีโอระดับมืออาชีพ ปัญหาอิมพีแดนซ์ไม่ตรงกันอาจส่งผลให้เกิดภาพผิดปกติหรือความผิดเพี้ยนของเสียง ซึ่งยอมรับไม่ได้ในแอปพลิเคชันคุณภาพสูง

ความกังวลเกี่ยวกับความทนทานทางกล

แม้ว่าตัวเชื่อมต่อ BNC RF ตัวผู้จะขึ้นชื่อในเรื่องกลไกการเชื่อมต่อที่รวดเร็ว แต่คุณสมบัตินี้ยังสามารถเป็นสาเหตุของปัญหาความทนทานทางกลได้อีกด้วย กลไกการล็อคแบบดาบปลายปืน ซึ่งช่วยให้การจับคู่และการแยกออกได้อย่างรวดเร็ว ต้องใช้หมุดและช่องหลายชุดเพื่อรักษาความปลอดภัยในการเชื่อมต่อ เมื่อเวลาผ่านไป เมื่อใช้ซ้ำๆ หมุดและช่องเหล่านี้อาจเสื่อมสภาพ ส่งผลให้การเชื่อมต่อหลวม การเชื่อมต่อที่หลวมอาจทำให้เกิดการสูญเสียสัญญาณเป็นระยะๆ ซึ่งเป็นปัญหาอย่างยิ่งในการใช้งานที่สำคัญ เช่น ระบบสื่อสารทางทหารหรืออุปกรณ์ทางการแพทย์

นอกจากนี้ ตัวตัวเชื่อมต่อมักทำจากโลหะหรือพลาสติก และวัสดุเหล่านี้อาจได้รับความเสียหายทางกายภาพได้ ตัวอย่างเช่น หากขั้วต่อหล่นโดยไม่ตั้งใจหรือใช้แรงมากเกินไประหว่างการติดตั้งหรือถอด ขั้วต่ออาจร้าวหรือเสียรูปได้ ความเสียหายนี้ไม่เพียงส่งผลต่อความสมบูรณ์ทางกลของขั้วต่อเท่านั้น แต่ยังส่งผลต่อประสิทธิภาพทางไฟฟ้าด้วย ในสภาพแวดล้อมที่รุนแรงซึ่งตัวเชื่อมต่อต้องเผชิญกับการสั่นสะเทือน การกระแทก หรืออุณหภูมิที่สูงมาก ความทนทานเชิงกลของตัวเชื่อมต่อ BNC RF ตัวผู้จะกลายเป็นข้อกังวลมากยิ่งขึ้น

ข้อจำกัดด้านขนาดและพื้นที่

ในอุตสาหกรรมอิเล็กทรอนิกส์ในปัจจุบัน มีแนวโน้มเพิ่มขึ้นไปสู่การย่อส่วน อย่างไรก็ตาม ตัวเชื่อมต่อ BNC RF ตัวผู้นั้นมีขนาดค่อนข้างใหญ่เมื่อเทียบกับตัวเชื่อมต่อ RF ประเภทอื่น ขนาดทางกายภาพอาจเป็นปัจจัยจำกัดในการใช้งานที่มีพื้นที่จำกัด เช่น ในอุปกรณ์อิเล็กทรอนิกส์แบบพกพาหรือแผงวงจรที่มีความหนาแน่นสูง

ขั้วต่อขนาดใหญ่ยังหมายความว่าต้องใช้พื้นที่มากขึ้นในการติดตั้งและกำหนดเส้นทางสายโคแอกเซียล สิ่งนี้สามารถทำให้การออกแบบระบบโดยรวมซับซ้อนและกะทัดรัดน้อยลง ตัวอย่างเช่น ในระบบ RF แบบหลายช่องสัญญาณ การใช้ตัวเชื่อมต่อ BNC RF ตัวผู้อาจส่งผลให้มีเลย์เอาท์ที่เทอะทะและมีประสิทธิภาพน้อยลง ซึ่งอาจไม่เหมาะสำหรับการใช้งานที่ขนาดและน้ำหนักเป็นปัจจัยสำคัญ

ขาดการปิดผนึกสุญญากาศ

ในการใช้งานบางอย่าง เช่น ในสภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรมที่รุนแรง การปิดผนึกตัวเชื่อมต่อ RF แบบสุญญากาศมีความจำเป็นเพื่อปกป้องส่วนประกอบภายในจากความชื้น ฝุ่น และสิ่งปนเปื้อนอื่นๆ โดยทั่วไปแล้วตัวเชื่อมต่อ BNC RF ตัวผู้จะไม่มีคุณสมบัติการปิดผนึกสุญญากาศในตัว การขาดการปิดผนึกทำให้เสี่ยงต่อปัจจัยด้านสิ่งแวดล้อม ซึ่งสามารถลดประสิทธิภาพทางไฟฟ้าของขั้วต่อเมื่อเวลาผ่านไป

ตัวอย่างเช่น ความชื้นที่เข้าไปอาจทำให้เกิดการกัดกร่อนของพื้นผิวสัมผัสของตัวเชื่อมต่อ ส่งผลให้ความต้านทานของการสัมผัสเพิ่มขึ้น และทำให้สูญเสียสัญญาณ ฝุ่นและอนุภาคอื่นๆ อาจสะสมอยู่ภายในตัวเชื่อมต่อ ซึ่งรบกวนการจับคู่ที่เหมาะสมของตัวเชื่อมต่อ และทำให้เกิดไฟฟ้าลัดวงจร ในการใช้งานที่ตัวเชื่อมต่อสัมผัสกับสภาพอากาศที่รุนแรงหรือสารเคมี การไม่มีการปิดผนึกสุญญากาศสามารถลดความน่าเชื่อถือและอายุการใช้งานของตัวเชื่อมต่อ BNC RF ตัวผู้ได้อย่างมาก

ข้อจำกัดด้านความเข้ากันได้

ขั้วต่อ BNC RF ตัวผู้ได้รับการออกแบบให้เชื่อมต่อกับขั้วต่อ BNC ตัวเมีย แม้ว่าสิ่งนี้อาจดูตรงไปตรงมา แต่ก็อาจมีปัญหาความเข้ากันได้ในบางกรณี ผู้ผลิตแต่ละรายอาจมีรูปแบบและขนาดของขั้วต่อ BNC ที่แตกต่างกันเล็กน้อย ซึ่งอาจนำไปสู่ปัญหาเมื่อพยายามจับคู่ขั้วต่อจากแหล่งที่ต่างกัน

ตัวอย่างเช่น ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางของพินของขั้วต่อหรือความลึกของช่องเสียบอาจแตกต่างกันเล็กน้อยระหว่างผู้ผลิต ซึ่งอาจส่งผลให้หลวมหรือแน่น ซึ่งอาจส่งผลต่อประสิทธิภาพทางไฟฟ้าของการเชื่อมต่อ นอกจากนี้ ขั้วต่อ BNC เฉพาะทางบางตัว เช่น ขั้วต่อที่มีกลไกการล็อคเฉพาะตัวหรือคุณลักษณะเพิ่มเติม อาจเข้ากันไม่ได้กับขั้วต่อ BNC มาตรฐานอย่างสมบูรณ์ การขาดความเข้ากันได้แบบสากลนี้อาจสร้างความปวดหัวให้กับผู้ประกอบระบบที่ต้องการตัวเชื่อมต่อจากซัพพลายเออร์หลายราย

การนำเสนอผลิตภัณฑ์ของเรา

แม้จะมีข้อเสียเหล่านี้ แต่ตัวเชื่อมต่อ BNC RF ตัวผู้ยังคงมีอยู่ในการใช้งานจำนวนมากเนื่องจากความเรียบง่ายและคุ้มค่า ที่บริษัทของเรา เรามีตัวเชื่อมต่อ BNC RF ตัวผู้คุณภาพสูงหลายประเภท เช่นขั้วต่อสปริง BNC ตัวผู้สำหรับ RG58 BNC - JS - 3- ขั้วต่อนี้ได้รับการออกแบบเพื่อให้การเชื่อมต่อที่เชื่อถือได้สำหรับสายโคแอกเซียล RG58 และเหมาะสำหรับการใช้งานที่หลากหลาย

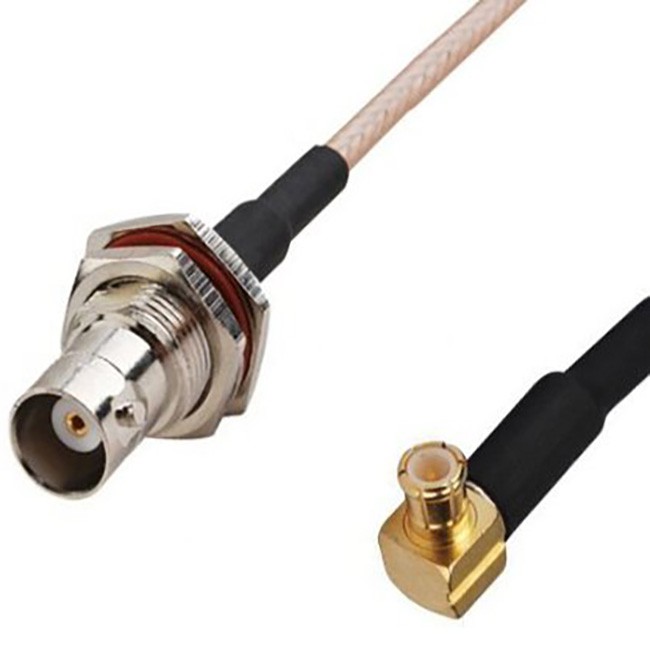

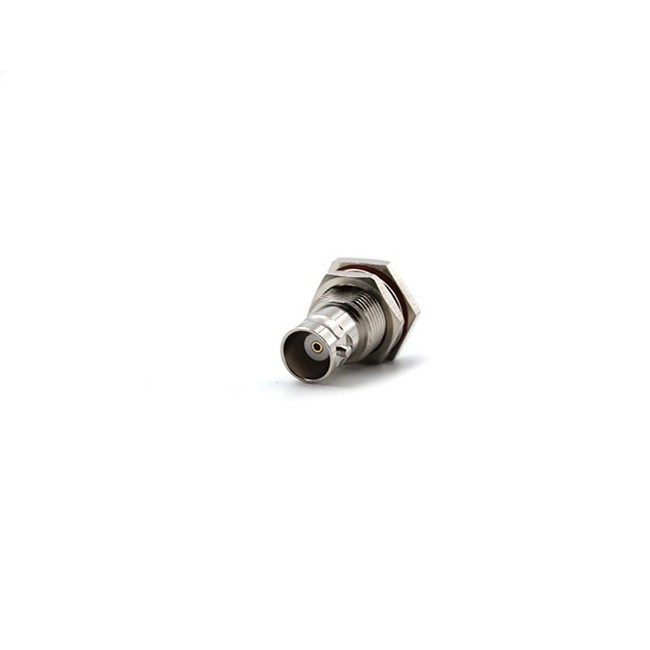

เรายังมีขั้วต่อ BNC ตัวเมียในกลุ่มผลิตภัณฑ์ของเราด้วย เช่นขั้วต่อ RF ตัวเมีย BNC สำหรับ RG316/RG174 ประเภทการจีบ BNC - KY1.5และขั้วต่อ RF BNC ตัวเมีย PCB Mount BNC - KE- ขั้วต่อตัวเมียเหล่านี้ได้รับการออกแบบมาให้ทำงานได้อย่างราบรื่นกับขั้วต่อ BNC RF ตัวผู้ของเรา เพื่อให้มั่นใจว่าการจับคู่อิมพีแดนซ์ที่เหมาะสมและการส่งสัญญาณที่เชื่อถือได้

ติดต่อเราเพื่อจัดซื้อจัดจ้าง

หากคุณอยู่ในตลาดตัวเชื่อมต่อ BNC RF ตัวผู้หรือผลิตภัณฑ์ตัวเชื่อมต่อ RF อื่น ๆ ของเรา เราขอเชิญคุณติดต่อเราเพื่อหารือเกี่ยวกับการจัดซื้อจัดจ้าง ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกตัวเชื่อมต่อที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณ โดยคำนึงถึงข้อดีและข้อเสียของตัวเชื่อมต่อ BNC RF ตัวผู้ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่เป็นเลิศเพื่อตอบสนองความต้องการของคุณ

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ แมคกรอว์ - ฮิลล์
• Johnson, HW, และ Graham, M. (2003) การแพร่กระจายสัญญาณความเร็วสูง: มนต์ดำขั้นสูง ห้องฝึกหัด.
