แรงดันไฟฟ้าสูงสุดที่ขั้วต่อ BNC สามารถรองรับได้คือเท่าใด

แรงดันไฟฟ้าสูงสุดที่ขั้วต่อ BNC สามารถรองรับได้คือเท่าใด

ขั้วต่อ BNC ถูกนำมาใช้กันอย่างแพร่หลายในสาขาอิเล็กทรอนิกส์ โดยเฉพาะอย่างยิ่งในการใช้งานความถี่วิทยุ (RF) ในฐานะซัพพลายเออร์ตัวเชื่อมต่อ BNC ฉันมักจะได้รับคำถามเกี่ยวกับแรงดันไฟฟ้าสูงสุดที่ตัวเชื่อมต่อเหล่านี้สามารถรองรับได้ การทำความเข้าใจพารามิเตอร์นี้เป็นสิ่งสำคัญในการรับรองการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบอิเล็กทรอนิกส์

ทำความเข้าใจกับตัวเชื่อมต่อ BNC

ก่อนที่จะเจาะลึกถึงแรงดันไฟฟ้าสูงสุด เรามาทบทวนคร่าวๆ กันก่อนว่าขั้วต่อ BNC คืออะไร BNC ซึ่งย่อมาจาก Bayonet Neill - Concelman เป็นตัวเชื่อมต่อ RF ประเภทหนึ่งที่ใช้กันทั่วไปสำหรับสายโคแอกเซียล มีกลไกการเชื่อมต่อแบบดาบปลายปืนที่ช่วยให้การเชื่อมต่อรวดเร็วและปลอดภัย ขั้วต่อ BNC ขึ้นชื่อในด้านประสิทธิภาพทางไฟฟ้า ความทนทาน และความสะดวกในการใช้งานที่ยอดเยี่ยม มีการใช้ในการใช้งานที่หลากหลาย รวมถึงการส่งสัญญาณวิดีโอ โทรคมนาคม และอุปกรณ์ทดสอบและการวัด

ปัจจัยที่ส่งผลต่อแรงดันไฟฟ้าสูงสุด

แรงดันไฟฟ้าสูงสุดที่ขั้วต่อ BNC สามารถรองรับได้นั้นไม่ใช่ค่าคงที่ และได้รับอิทธิพลจากปัจจัยหลายประการ:

1. วัสดุอิเล็กทริก

วัสดุอิเล็กทริกที่ใช้ในขั้วต่อ BNC มีบทบาทสำคัญในการกำหนดแรงดันไฟฟ้า - ความสามารถในการจัดการ ไดอิเล็กทริกเป็นวัสดุฉนวนที่แยกตัวนำภายในออกจากตัวนำด้านนอก วัสดุอิเล็กทริกที่แตกต่างกันมีความแข็งแรงของอิเล็กทริกที่แตกต่างกัน ซึ่งเป็นสนามไฟฟ้าสูงสุดที่สามารถต้านทานได้โดยไม่พังทลาย ตัวอย่างเช่น เทฟลอน (PTFE) เป็นวัสดุอิเล็กทริกที่ใช้กันทั่วไปในตัวเชื่อมต่อ BNC ประสิทธิภาพสูง มีความเป็นฉนวนค่อนข้างสูง ทำให้คอนเนคเตอร์สามารถรองรับแรงดันไฟฟ้าที่สูงกว่าเมื่อเปรียบเทียบกับคอนเนคเตอร์ที่มีวัสดุอิเล็กทริกอื่นๆ เช่น โพลีเอทิลีน

2. การออกแบบตัวเชื่อมต่อ

การออกแบบทางกายภาพของขั้วต่อ BNC ยังส่งผลต่อความสามารถในการจัดการแรงดันไฟฟ้าด้วย ระยะห่างระหว่างตัวนำด้านในและด้านนอก รูปร่างของตัวนำ และโครงสร้างโดยรวมของขั้วต่อ ล้วนส่งผลต่อแรงดันไฟฟ้าที่สามารถรับได้อย่างปลอดภัย ขั้วต่อที่ได้รับการออกแบบมาอย่างดีพร้อมฉนวนที่เหมาะสมและโครงสร้างทางกลที่มั่นคงมีแนวโน้มที่จะรองรับแรงดันไฟฟ้าที่สูงขึ้นโดยไม่เกิดการอาร์คหรือพังทลาย

3. ความถี่ในการทำงาน

ความถี่ของสัญญาณไฟฟ้าที่ส่งผ่านขั้วต่อ BNC ยังส่งผลต่อระดับแรงดันไฟฟ้าสูงสุดอีกด้วย ที่ความถี่สูงกว่า พฤติกรรมของสนามไฟฟ้าภายในขั้วต่อจะเปลี่ยนไป และความเสี่ยงที่จะเกิดการพังทลายของอิเล็กทริกเพิ่มขึ้น ดังนั้นแรงดันไฟฟ้าสูงสุดที่ขั้วต่อ BNC สามารถรองรับได้อาจต่ำกว่าที่ความถี่สูงกว่าเมื่อเปรียบเทียบกับความถี่ที่ต่ำกว่า

พิกัดแรงดันไฟฟ้าสูงสุดโดยทั่วไป

โดยทั่วไป พิกัดแรงดันไฟฟ้าสูงสุดสำหรับขั้วต่อ BNC อาจแตกต่างกันอย่างมาก ขึ้นอยู่กับประเภทและการใช้งานเฉพาะ สำหรับขั้วต่อ BNC มาตรฐานที่ใช้ในการใช้งานแรงดันไฟฟ้าต่ำ เช่น อุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ทดสอบบางประเภท อัตราแรงดันไฟฟ้าสูงสุดอาจอยู่ในช่วงไม่กี่ร้อยโวลต์ อย่างไรก็ตาม สำหรับขั้วต่อ BNC ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่ต้องการความต้องการมากขึ้น เช่น ในระบบ RF กำลังสูง อัตราแรงดันไฟฟ้าสูงสุดสามารถอยู่ที่หลายพันโวลต์

ตัวอย่างเช่น ขั้วต่อ BNC คุณภาพสูงบางตัวที่มีไดอิเล็กทริกเทฟลอนและการออกแบบที่แข็งแกร่งสามารถรองรับแรงดันไฟฟ้าได้สูงถึง 2,000 โวลต์หรือมากกว่า ขั้วต่อเหล่านี้มักใช้ในอุปกรณ์เสียงและวิดีโอระดับมืออาชีพ รวมถึงในเครื่องส่งและรับสัญญาณ RF กำลังสูง

กลุ่มผลิตภัณฑ์ของเรา

ในฐานะซัพพลายเออร์ตัวเชื่อมต่อ BNC เราขอนำเสนอตัวเชื่อมต่อ BNC ที่หลากหลายเพื่อตอบสนองความต้องการด้านแรงดันไฟฟ้าที่แตกต่างกัน นี่คือผลิตภัณฑ์ยอดนิยมบางส่วนของเรา:

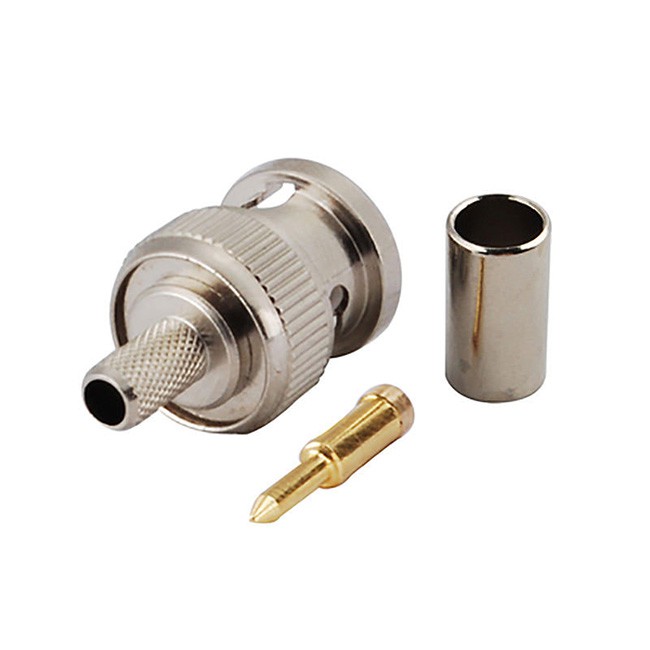

• ขั้วต่อ BNC ตัวผู้ 75ohm สำหรับสายเคเบิล RG59 ชนิดจีบ BNC - C - 75J4: ขั้วต่อนี้ออกแบบมาเพื่อใช้กับสายโคแอกเซียล RG59 และมีความต้านทานต่อคุณลักษณะเฉพาะที่ 75 โอห์ม เหมาะสำหรับการใช้งานวิดีโอและ RF ที่หลากหลาย และสามารถรองรับแรงดันไฟฟ้าในระดับปานกลาง ทำให้เหมาะสำหรับอุปกรณ์วิดีโอสำหรับผู้บริโภคและมืออาชีพ

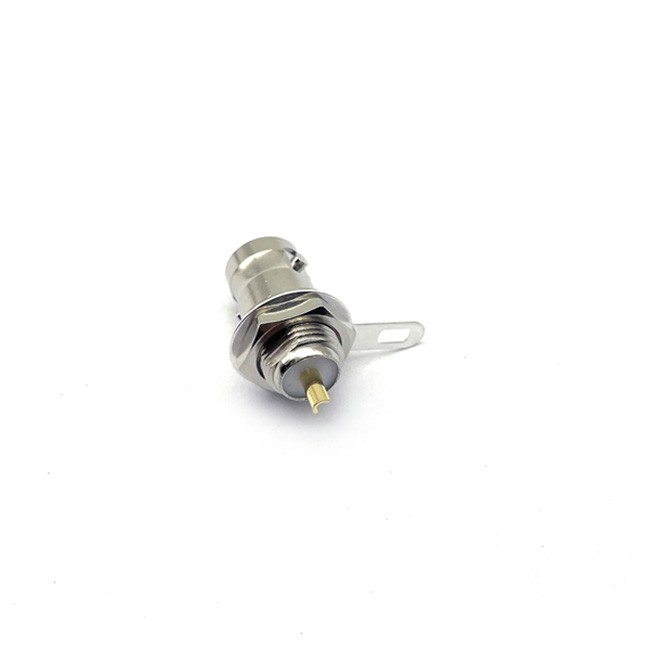

• ขั้วต่อกั้นตัวเมีย BNC 50ohm สำหรับเทอร์มินัล BNC - 50KY - 13: ด้วยความต้านทาน 50 โอห์ม ขั้วต่อกั้นตัวเมียนี้มักใช้ในอุปกรณ์โทรคมนาคมและการทดสอบและการวัด ได้รับการออกแบบมาเพื่อให้การเชื่อมต่อที่เชื่อถือได้และสามารถรองรับแรงดันไฟฟ้าที่เหมาะสมสำหรับการใช้งานประเภทนี้
• ขั้วต่อ RF มุมขวาชาย BNC สำหรับสายเคเบิล RG58 ประเภทจีบ BNC - C - JW3: ขั้วต่อตัวผู้มุมขวานี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสายโคแอกเซียล RG58 นำเสนอโซลูชั่นที่สะดวกสบายสำหรับการใช้งานในพื้นที่จำกัด มีความสามารถในการจัดการแรงดันไฟฟ้าที่เหมาะสำหรับการใช้งาน RF ทั่วไปโดยใช้สายเคเบิล RG58

ความสำคัญของการเลือกตัวเชื่อมต่อที่เหมาะสม

การเลือกขั้วต่อ BNC ที่เหมาะสมโดยมีระดับแรงดันไฟฟ้าสูงสุดที่เหมาะสมเป็นสิ่งสำคัญสำหรับการทำงานที่เหมาะสมและความปลอดภัยของระบบอิเล็กทรอนิกส์ของคุณ หากคุณใช้ตัวเชื่อมต่อที่มีระดับแรงดันไฟฟ้าต่ำเกินไปสำหรับการใช้งานของคุณ อาจทำให้เกิดการแยกย่อยของอิเล็กทริก เกิดประกายไฟ และความเสียหายต่อตัวเชื่อมต่อและส่วนประกอบอื่นๆ ในระบบ ในทางกลับกัน การใช้ขั้วต่อที่มีระดับแรงดันไฟฟ้าสูงกว่าที่จำเป็นอาจมีราคาแพงกว่าและอาจไม่ได้ให้ประโยชน์เพิ่มเติมใดๆ

เมื่อเลือกขั้วต่อ BNC คุณควรพิจารณาข้อกำหนดด้านแรงดันไฟฟ้าในการใช้งาน ความถี่ในการทำงาน และสภาพแวดล้อมที่จะใช้ขั้วต่อ สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าขั้วต่อเข้ากันได้กับสายโคแอกเซียลที่คุณใช้ในแง่ของอิมพีแดนซ์และขนาดทางกายภาพ

ติดต่อเราเพื่อสอบถามความต้องการตัวเชื่อมต่อ BNC ของคุณ

หากคุณกำลังมองหาขั้วต่อ BNC คุณภาพสูงที่สามารถตอบสนองความต้องการด้านแรงดันไฟฟ้าเฉพาะของคุณได้ เราพร้อมให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกตัวเชื่อมต่อที่เหมาะสมสำหรับการใช้งานของคุณได้ ไม่ว่าคุณจะต้องการตัวเชื่อมต่อสำหรับอุปกรณ์ไฟฟ้าแรงดันต่ำหรือระบบ RF กำลังสูง เรามีผลิตภัณฑ์ให้เลือกมากมาย

เราเข้าใจถึงความสำคัญของการจัดหาโซลูชั่นที่เชื่อถือได้และคุ้มค่า และเรามุ่งมั่นที่จะตอบสนองความต้องการของคุณ ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดตัวเชื่อมต่อ BNC ของคุณ และเริ่มการเจรจาจัดซื้อจัดจ้าง เราหวังว่าจะได้ร่วมงานกับคุณเพื่อให้มั่นใจว่าโครงการของคุณประสบความสำเร็จ

อ้างอิง

• "คู่มือวิศวกรรม RF และไมโครเวฟ" โดย David M. Pozar
• “เทคโนโลยีสายโคแอกเชียลและตัวเชื่อมต่อ” โดยผู้เชี่ยวชาญในอุตสาหกรรมต่างๆ ด้านอิเล็กทรอนิกส์และโทรคมนาคม
